Como corrigir os problemas elétricos do ar condicionado

Esta é uma explicação muito breve e com poucos detalhes para aqueles que andavam tendo problemas elétricos com o ar condicionado.

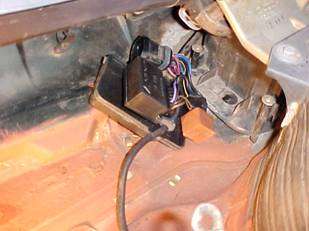

Tudo isso que vêem na foto se encontra ao lado de onde esta a bateria, para ter acesso têm que retirar a proteção e depois a bateria.

Vale lembrar que toda vez que retiramos a bateria o carro depois ficará com sua centralina confusa, ele irá necessitar de alguns minutos e uma voltinha para que tudo volte a funcionar de forma correta. Fique tranqüilo isso é normal e o próprio carro se ajusta.

Este é o relê do ar condicionado, o qual conecta e desliga o compressor, e também uma “caixa mágica” que é a encarregada de controlar mediante um termostato, que não se forme gelo no evaporador.

Ali vão encontrar-se com uma caixa preta, a qual se abre facilmente por meio de uns clipes.

São três clipes nesta caixa: um se pode desligar mesmo na caixa, outro se manda por atrás, e o terceiro vai para o termostato, e se pode desligar desde o mesmo sensor.

Falhas que pode gerar este circuito: Impedir que funcione o ar condicionado.

Possíveis causas: O relé ou a “caixa mágica”.

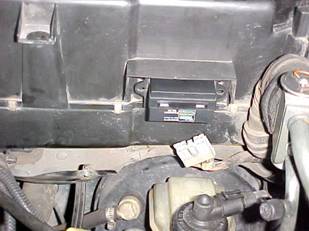

Como podem observar na foto, para conseguir acesso a essa zona há que desmontar um painel de chapa. Saca-se bastante fácil, esta sujeito por 5 parafusos de 10mm. Obviamente dever-se retirar a proteção do lado direito também.

Essa enorme caixa negra que podem ver, contém ao evaporador, e em seu extremo direito se encontra o ventilador circulador de ar.

Na foto podem ver uma placa, que como era de esperar, é marca Valeo. Essa peça é a encarregada de controlar o ventilador circulador de ar.

Tirar o conector, e depois os dois parafusos philips que o seguram. Retire-o para fora.

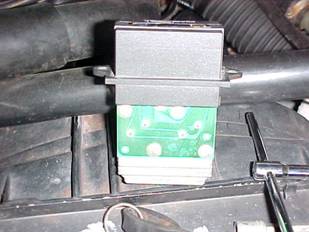

Aqui podemos ver a placa já desmontada. Podemos desconectá-la com cuidado para revisá-la, verificar seus componentes eletrônicos, e se for preciso, consertá-la. Mas aí é preciso conhecimento técnico, neste caso procure auxílio de um auto elétrico.

O que fazemos que podemos prejudicar essa placa: Deixar o ventilador funcionando em sua máxima velocidade, de forma permanente, ou quando se liga o ventilador colocando diretamente na velocidade máxima. O recomendado é usar na velocidade média.

Possíveis causas da queima: Se deixar o ventilador no máximo em forma permanente, são os transistores queimados; se apenas se usa às vezes na velocidade máxima é um relê da placa que fica colado (defeituoso). Na maioria das vezes a troca do relê já ajuda, mas pode sim, queimar a placa e necessitar de reparo ou a substituição da mesma.

Esperamos que este pequeno tutorial ajude a todos!
